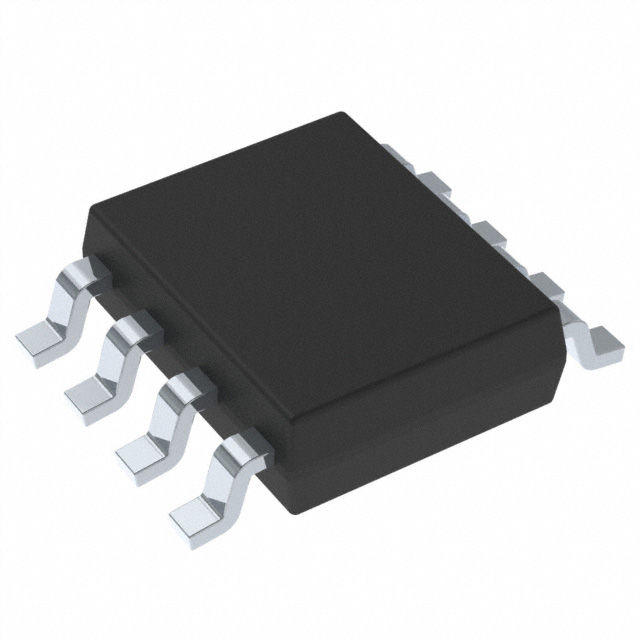

TPS54335ADDAR

IC REG BUCK ĐIẾM 3A 8SOPWR

Mô tả bộ chuyển đổi bước xuống TPS54335ADDAR

Chuyển đổi bước xuống TPS54335A là chuyển đổi đồng bộ với điện áp đầu vào từ 4,5 đến 28 V. Nó có một FET chuyển đổi phía dưới tích hợp, loại bỏ sự cần thiết của một diode bên ngoài,dẫn đến số lượng thành phần thấp hơn.

Các MOSFET tích hợp 128m và 84m, IQ thấp và thoát xung ở tải nhẹ tối ưu hóa hiệu quả.Với một điện áp tham chiếu được điều chỉnh tốt là 10,5% nhiệt độ cao hơn, bộ chuyển đổi giảm dần (buck) này cung cấp điều khiển chính xác cho một loạt các tải.

Các thiết bị dòng TPS5433xA được bảo vệ trong điều kiện quá tải bằng dòng điện chu kỳ theo chu kỳ giới hạn MOSFET phía cao,được củng cố bởi một giới hạn nguồn cấp thấp hiện tại mà ngăn chặn hiện tại chạyĐể ngăn chặn quá nhiều dòng ngược, một giới hạn dòng chảy chìm phía dưới tắt MOSFET phía dưới.bảo vệ ngốc được kích hoạtKhi nhiệt độ chết đạt đến ngưỡng, tắt nhiệt tắt thiết bị và bật lại nó sau khi xây dựng trong thời gian ngậm ngùi nhiệt.

Tính năng chuyển đổi bước xuống TPS54335ADDAR

Bỏ qua xung để hiệu quả tải nhẹ

0.8-V Điện áp tham chiếu với độ chính xác ± 0,8%

8-pin SO PowerPAD và 10-pin VSON gói

Điện liên tục: 3 A

Bắt đầu mềm 2 ms bên trong.

Tắt 2-μA thấp, Điện tĩnh

Hiccup chế độ bảo vệ quá dòng

Bảo vệ chuyển đổi quá điện áp

Khóa nhiệt (TSD) và

Tần số điều chỉnh: 50 kHz ~ 1,5 MHz

Kiểm soát chế độ hiện tại

Khởi động đơn điệu thành đầu ra bị thiên vị trước

TPS54335ADDAR Ứng dụng chuyển đổi bước xuống

Cung cấp xe buýt điện

Tivi kỹ thuật số

Set-Top Box

Bộ sạc pin

Máy đo thông minh

CPE

Máy chiếu DLP

Năng lượng âm thanh công nghiệp và ô tô

Màn hình LCD
